Γιατί οι διακόπτες 2P 125A είναι απαραίτητοι για αξιόπιστη ηλεκτρική προστασία DC

Περίληψη:Καθώς τα σύγχρονα φωτοβολταϊκά συστήματα και συστήματα επικοινωνίας εξαρτώνται όλο και περισσότερο από την αξιόπιστη διανομή ισχύος DC, η αποτελεσματική προστασία κυκλώματος έχει καταστεί απαραίτητη.Galaxy Fuseπαρέχει το2P 125A Μινιατούρες Διακόπτες Κυκλώματοςσχεδιασμένο για εφαρμογές DC που απαιτούν προστασία υπερφόρτωσης, προστασία από βραχυκύκλωμα και ασφαλή απομόνωση κυκλώματος. Βασισμένοι στην πλατφόρμα YRM9-125DC, αυτοί οι διακόπτες υποστηρίζουν απαιτητικά συστήματα DC χαμηλής τάσης, ενώ προσφέρουν εγκατάσταση ράγας DIN, χωρητικότητα θραύσης 10 kA και συμμόρφωση με τα πρότυπα IEC 60947-2 και GB/T 14048.2.

Πίνακας περιεχομένων

• Τι είναι οι διακόπτες μινιατούρας 2P 125A;
• Πώς λειτουργούν οι διακόπτες μινιατούρας 2P 125A;
• Ποια είναι τα βασικά χαρακτηριστικά;
• Ποιες είναι οι Τεχνικές Προδιαγραφές;
• Πού χρησιμοποιούνται συνήθως;
• Πώς πρέπει να επιλέξετε τον σωστό διακόπτη DC;
• Τι πρέπει να λάβετε υπόψη κατά την εγκατάσταση;
• Συχνές Ερωτήσεις
• Σύναψη

Τι είναι οι διακόπτες μινιατούρας 2P 125A;

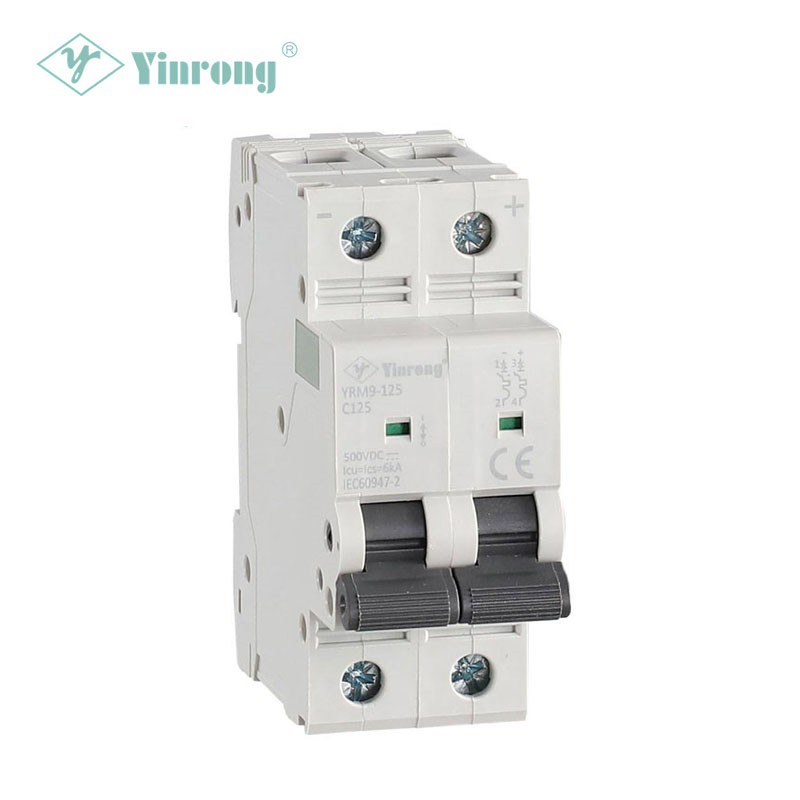

A Διακόπτης 2P 125A Μινιατούραείναι μια συσκευή προστασίας DC που έχει σχεδιαστεί για να διακόπτει τις μη φυσιολογικές συνθήκες ρεύματος και να παρέχει απομόνωση κυκλώματος όταν απαιτείται. Ο χαρακτηρισμός «2P» αναφέρεται σε διπολική διαμόρφωση, ενώ το 125Α υποδεικνύει την ονομαστική ονομαστική τιμή ρεύματος του συγκεκριμένου μοντέλου.

Σε αντίθεση με μια συμβατική ασφάλεια που συνήθως απαιτεί αντικατάσταση μετά τη λειτουργία, ένας διακόπτης κυκλώματος μπορεί να επαναρυθμιστεί μετά από κατάλληλη διερεύνηση σφάλματος. Αυτό το καθιστά ιδιαίτερα χρήσιμο για ηλεκτρικά συστήματα όπου η δυνατότητα συντήρησης, η απόδοση συντήρησης και η γρήγορη αποκατάσταση είναι σημαντικά.

Σύμφωνα με τις πληροφορίες προϊόντος που παρέχονται από το Galaxy Fuse, η σειρά YRM9-125DC προορίζεται για συστήματα DC, ιδιαίτεραεπικοινωνιακές υποδομές και φωτοβολταϊκά συστήματα. Η οικογένεια προϊόντων υποστηρίζει διαμορφώσεις 1P, 2P, 3P και 4P, με ονομαστικά ρεύματα από 80A έως 125A και διαμορφώσεις τάσης DC που εκτείνονται από 250VDC έως 1000VDC ανάλογα με τον αριθμό πόλων.

Για τους αγοραστές που συγκρίνουν επιλογές προστασίας, η κατανόηση της διαφοράς μεταξύ ενός διακόπτη AC γενικής χρήσης και ενός ειδικά σχεδιασμένου διακόπτη DC είναι κρίσιμη, επειδή η διακοπή σφάλματος DC παρουσιάζει διαφορετικές ηλεκτρικές προκλήσεις. Η επιλογή ενός διακόπτη ειδικά σχεδιασμένου για την τάση DC του συστήματος και τις συνθήκες σφάλματος συμβάλλει στη βελτίωση της συνολικής αξιοπιστίας προστασίας.

Πώς λειτουργούν οι διακόπτες μινιατούρας 2P 125A;

Ο πρωταρχικός σκοπός ενός μικροσκοπικού διακόπτη κυκλώματος είναι να αποσυνδέει ένα κύκλωμα όταν το ρεύμα υπερβαίνει μια αποδεκτή κατάσταση λειτουργίας. Σε μια εγκατάσταση συνεχούς ρεύματος, ο διακόπτης πρέπει να είναι κατάλληλα σχεδιασμένος και ονομαστικός για την τάση του συστήματος και το ενδεχόμενο ρεύμα σφάλματος.

Η αρχή της προστασίας μπορεί να εξεταστεί μέσω τριών σημαντικών λειτουργιών:

• Προστασία υπερφόρτωσης:Ο διακόπτης αποκρίνεται όταν το ρεύμα παραμένει πάνω από το επιτρεπόμενο επίπεδο λειτουργίας για αρκετό χρονικό διάστημα.
• Προστασία από βραχυκύκλωμα:Διακόπτει γρήγορα σημαντικά υψηλότερα ρεύματα σφάλματος για να μειώσει τον κίνδυνο βλάβης του εξοπλισμού.
• Απομόνωση:Το κύκλωμα μπορεί να αποσυνδεθεί κατά την επιθεώρηση, το σέρβις ή τη συντήρηση.

Οι τεχνικές πληροφορίες YRM9-125DC καθορίζουν τη δοκιμή χρονικού ρεύματος σε 1,05In, 1,3In, 8In και 12In. Για τις αναφερόμενες συνθήκες δοκιμής, τα υψηλότερα επίπεδα ρεύματος σφάλματος σχετίζονται με συμπεριφορά ταχείας ενεργοποίησης, υποστηρίζοντας τη λειτουργία προστασίας βραχυκυκλώματος του διακόπτη.

Ποια είναι τα βασικά χαρακτηριστικά των μινιατούρων διακόπτες κυκλώματος 2P 125A;

Κατά την επιλογή ενός μικροσκοπικού διακόπτη κυκλώματος DC για βιομηχανικές εφαρμογές ή εφαρμογές ανανεώσιμων πηγών ενέργειας, η ηλεκτρική απόδοση θα πρέπει να αξιολογείται μαζί με την ευκολία εγκατάστασης και τη μακροπρόθεσμη δυνατότητα συντήρησης.

1. Προστασία δύο πόλων

Η διαμόρφωση 2P παρέχει μια πρακτική λύση για κυκλώματα διανομής DC όπου δύο πόλοι πρέπει να εναλλάσσονται ή να απομονώνονται μαζί. Αυτό μπορεί να απλοποιήσει τις ρυθμίσεις προστασίας και συντήρησης του συστήματος.

2. Υψηλή βαθμολογία ρεύματος

Η διαβάθμιση 125A καθιστά αυτή την κατηγορία διακόπτη κατάλληλη για εφαρμογές διανομής DC υψηλότερου ρεύματος όπου οι μικρότερες ονομασίες MCB δεν παρέχουν επαρκή χωρητικότητα. Η οικογένεια YRM9-125DC καλύπτει επιλογές ονομαστικού ρεύματος 80A–125A.

3. Δυνατότητα συνεχούς τάσης

Η ικανότητα τάσης συνεχούς ρεύματος αποτελεί βασικό στοιχείο κατά την αγορά εξοπλισμού προστασίας κυκλώματος. Οι προδιαγραφές του προϊόντος προσδιορίζουν διαμορφώσεις από 250 VDC έως 1000 VDC σύμφωνα με τη διάταξη των πόλων, καθιστώντας την οικογένεια εφαρμόσιμη σε μια σειρά αρχιτεκτονικών DC.

4. Ικανότητα θραύσης 10kA

Οι πληροφορίες προϊόντος YRM9-125DC αναφέρουν αΙκανότητα θραύσης 10 kA. Αυτό το χαρακτηριστικό είναι σημαντικό όταν αξιολογείται εάν μια προστατευτική συσκευή μπορεί να διακόψει με ασφάλεια το ενδεχόμενο ρεύμα σφάλματος στο προβλεπόμενο σημείο εγκατάστασης.

5. Εγκατάσταση DIN-Rail

Η τοποθέτηση σε ράγα DIN υποστηρίζει βολική εγκατάσταση σε συγκροτήματα ηλεκτρικών διανομών και ερμάρια ελέγχου. Μπορεί επίσης να καταστήσει την αντικατάσταση και τη συντήρηση πιο απλή για τους ολοκληρωτές συστημάτων και τους ηλεκτρικούς εργολάβους.

6. Συμμόρφωση με τα διεθνή πρότυπα

Η τεκμηρίωση του προϊόντος προσδιορίζει τη συμμόρφωση μεIEC 60947-2καιGB/T 14048.2. Οι αγοραστές θα πρέπει πάντα να επαληθεύουν την ισχύουσα τεκμηρίωση πιστοποίησης και δοκιμής για το ακριβές μοντέλο και την προβλεπόμενη αγορά πριν από την προμήθεια.

Ποιες είναι οι Τεχνικές Προδιαγραφές;

Οι τεχνικές προδιαγραφές θα πρέπει να είναι το σημείο εκκίνησης κατά τον καθορισμό του εάν ένας μικροσκοπικός διακόπτης κυκλώματος 2P 125A είναι κατάλληλος για μια συγκεκριμένη εγκατάσταση DC.

Οι παραπάνω προδιαγραφές βασίζονται στις δημοσιευμένες πληροφορίες προϊόντος του κατασκευαστή. Επειδή η ικανότητα τάσης και ρεύματος μπορεί να εξαρτηθεί από την ακριβή διαμόρφωση του πόλου και τις συνθήκες εγκατάστασης, οι ομάδες μηχανικών θα πρέπει να επιβεβαιώσουν την τελική επιλογή με βάση την πιο πρόσφατη τεχνική τεκμηρίωση πριν από την παραγγελία.

Πού χρησιμοποιούνται συνήθως;

Ο συνδυασμός προστασίας DC, υψηλής χωρητικότητας ρεύματος και συμπαγούς εγκατάστασης ράγας DIN καθιστά αυτόν τον τύπο διακόπτη κατάλληλο για πολλές ηλεκτρικές εφαρμογές.

Ηλιακά Φωτοβολταϊκά Συστήματα

Οι φωτοβολταϊκές εγκαταστάσεις περιέχουν πολλαπλά κυκλώματα συνεχούς ρεύματος μεταξύ ηλιακών μονάδων, εξοπλισμού συνδυαστή, ελεγκτών, μπαταριών και μετατροπέων. Οι σωστά επιλεγμένοι διακόπτες κυκλώματος DC μπορούν να παρέχουν προστασία και απομόνωση σε κατάλληλα σημεία της αρχιτεκτονικής διανομής.

Συστήματα Επικοινωνίας

Οι τηλεπικοινωνιακές και επικοινωνιακές υποδομές συχνά στηρίζονται στη διανομή ισχύος DC. Η αξιόπιστη προστασία κυκλώματος βοηθά στο διαχωρισμό των ελαττωματικών διακλαδώσεων και υποστηρίζει τη συντήρηση χωρίς να κλείνει άσκοπα κυκλώματα που δεν επηρεάζονται.

Πίνακες διανομής DC

Τα βιομηχανικά συστήματα ελέγχου και τα ερμάρια διανομής συνεχούς ρεύματος μπορούν να χρησιμοποιούν κατάλληλα ονομαστικούς διακόπτες προστασίας κυκλωμάτων για την προστασία μεμονωμένων εξερχόμενων κυκλωμάτων διατηρώντας παράλληλα μια δομημένη στρατηγική προστασίας.

Αποθήκευση ενέργειας και συναφής εξοπλισμός συνεχούς ρεύματος

Όπου ένα σύστημα ισχύος συνεχούς ρεύματος απαιτεί προστασία διακλάδωσης υψηλότερου ρεύματος, ένας κατάλληλος διακόπτης κυκλώματος μπορεί να αποτελέσει μέρος της συνολικής αρχιτεκτονικής προστασίας. Ωστόσο, οι εφαρμογές αποθήκευσης ενέργειας μπαταρίας απαιτούν προσεκτική αξιολόγηση του ρεύματος σφάλματος, της τάσης, της ικανότητας διακοπής, του συντονισμού και των ισχυόντων προτύπων.

Πώς πρέπει να επιλέξετε τον σωστό διακόπτη DC;

Η επιλογή ενός διακόπτη μινιατούρας 2P 125A δεν πρέπει ποτέ να βασίζεται μόνο στην ένταση του ρεύματος. Μια αξιόπιστη διαδικασία επιλογής λαμβάνει υπόψη ολόκληρο το ηλεκτρικό περιβάλλον.

1. Επιβεβαιώστε την τάση του συστήματος.Η ονομαστική τάση DC του διακόπτη πρέπει να πληροί ή να υπερβαίνει την πραγματική απαίτηση συστήματος.
2. Υπολογίστε το ρεύμα σχεδιασμού.Επιλέξτε ένα ονομαστικό ρεύμα κατάλληλο για το συνεχές φορτίο και τις ισχύουσες απαιτήσεις ηλεκτρικού σχεδιασμού.
3. Προσδιορίστε το μελλοντικό ρεύμα βραχυκυκλώματος.Η ικανότητα θραύσης πρέπει να είναι κατάλληλη για το επίπεδο σφάλματος στο σημείο εγκατάστασης.
4. Ελέγξτε τη διαμόρφωση του πόλου.Επιβεβαιώστε εάν απαιτείται προστασία 1P, 2P, 3P ή 4P από την αρχιτεκτονική του συστήματος.
5. Επαληθεύστε τη συμβατότητα του αγωγού.Το μέγεθος του καλωδίου, οι ακροδέκτες, η μέθοδος σύνδεσης και οι συνθήκες εγκατάστασης θα πρέπει να είναι συμβατά με τον επιλεγμένο διακόπτη.
6. Ελέγξτε τα πρότυπα και τις πιστοποιήσεις.Βεβαιωθείτε ότι η τεκμηρίωση του προϊόντος πληροί τους κανονισμούς και τις απαιτήσεις των πελατών που ισχύουν για την αγορά-στόχο.
7. Σκεφτείτε την εγκατάσταση και τη συντήρηση.Η τοποθέτηση σε ράγα DIN και η σαφής αναγνώριση μπορούν να βελτιώσουν την οργάνωση του πίνακα και την αποτελεσματικότητα σέρβις.

Για ομάδες προμηθειών που αναζητούν αΚίνα κατασκευαστής ή προμηθευτής, η τεχνική τεκμηρίωση θα πρέπει να αξιολογείται παράλληλα με την ικανότητα κατασκευής, τις διαδικασίες ποιοτικού ελέγχου, την πιστοποίηση, την ικανότητα παράδοσης και την υποστήριξη μετά την πώληση.

Τι πρέπει να λάβετε υπόψη κατά την εγκατάσταση;

Η σωστή εγκατάσταση είναι εξίσου σημαντική με την επιλογή του σωστού διακόπτη. Μια συσκευή προστασίας κυκλώματος υψηλής ποιότητας δεν μπορεί να αντισταθμίσει τη λανθασμένη καλωδίωση, το ανεπαρκές μέγεθος αγωγού ή τον ακατάλληλο σχεδιασμό του συστήματος.

• Ακολουθήστε το διάγραμμα καλωδίωσης του κατασκευαστή και τις οδηγίες εγκατάστασης.
• Επιβεβαιώστε την πολικότητα DC και την αναγνώριση ακροδεκτών πριν ενεργοποιήσετε το κύκλωμα.
• Χρησιμοποιήστε αγωγούς και ακροδέκτες κατάλληλους για το ονομαστικό ρεύμα και το περιβάλλον εγκατάστασης.
• Ελέγξτε τη ροπή σύσφιξης σύμφωνα με την ισχύουσα τεχνική τεκμηρίωση.
• Επαληθεύστε την τάση του διακόπτη και την ικανότητα θραύσης σε σχέση με τις πραγματικές συνθήκες του συστήματος.
• Επιθεωρείτε περιοδικά τις συνδέσεις για σημάδια υπερθέρμανσης, χαλάρωσης ή μηχανικής βλάβης.
• Μόνο εξειδικευμένο ηλεκτρικό προσωπικό θα πρέπει να εκτελεί την εγκατάσταση, τη δοκιμή, την αντιμετώπιση προβλημάτων ή τη συντήρηση.

Οι δημοσιευμένες πληροφορίες YRM9-125DC προσδιορίζουν επίσης μια μέγιστη σύνδεση καλωδίων 25 mm² και εγκατάσταση ράγας DIN, δίνοντας στους σχεδιαστές πάνελ χρήσιμες πληροφορίες κατά τον σχεδιασμό των διατάξεων του περιβλήματος.

Συχνές Ερωτήσεις

Τι σημαίνει το 2P σε έναν μινιατούρα διακόπτη κυκλώματος 125A;

"2P" σημαίνει ότι ο διακόπτης έχει δύο πόλους. Σε ένα σύστημα προστασίας DC, η ακριβής διάταξη μεταγωγής και απομόνωσης πρέπει να προσδιορίζεται σύμφωνα με την ηλεκτρική αρχιτεκτονική και τους ισχύοντες κανονισμούς.

Είναι κατάλληλο ένα MCB 2P 125A για ηλιακά φωτοβολταϊκά συστήματα;

Μπορεί να χρησιμοποιηθεί σε κατάλληλες φωτοβολταϊκές εφαρμογές συνεχούς ρεύματος όταν η ονομαστική τάση, η βαθμολογία ρεύματος, η ικανότητα θραύσης, η διαμόρφωση πόλου και οι απαιτήσεις εγκατάστασης ταιριάζουν με το σχεδιασμό του συστήματος. Το YRM9-125DC έχει αναγνωριστεί ειδικά για εφαρμογές ηλιακών φωτοβολταϊκών και επικοινωνιών.

Ποια είναι η ικανότητα θραύσης του YRM9-125DC;

Οι δημοσιευμένες πληροφορίες προϊόντος καθορίζουν αΙκανότητα θραύσης 10 kA. Η πραγματική καταλληλότητα πρέπει ακόμα να αξιολογείται σε σχέση με το μελλοντικό ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασης.

Με ποια πρότυπα συμμορφώνεται το προϊόν;

Ο κατασκευαστής προσδιορίζειIEC 60947-2καιGB/T 14048.2ως ισχύοντα πρότυπα για το προϊόν. Οι αγοραστές θα πρέπει να ζητήσουν την τρέχουσα τεκμηρίωση συμμόρφωσης και πιστοποίησης για τις συγκεκριμένες απαιτήσεις αγοράς τους.

Ποια είναι η μηχανική διάρκεια ζωής;

Οι δημοσιευμένες προδιαγραφές αναφέρουν μηχανική διάρκεια ζωής του20.000 κύκλοι. Η πραγματική διάρκεια ζωής μπορεί να εξαρτάται από τις συνθήκες λειτουργίας, τη συχνότητα μεταγωγής, τις περιβαλλοντικές συνθήκες και τις απαιτήσεις εφαρμογής.

Σύναψη

Η αξιόπιστη προστασία κυκλώματος συνεχούς ρεύματος απαιτεί περισσότερα από την απλή επιλογή ενός διακόπτη με τη σωστή ονομαστική τιμή ρεύματος. Ένα κατάλληλοΔιακόπτης 2P 125A Μινιατούραθα πρέπει να συνδυάζει κατάλληλη ικανότητα τάσης συνεχούς ρεύματος, ικανότητα θραύσης, διαμόρφωση πόλων, συμβατότητα εγκατάστασης και αναγνωρισμένα πρότυπα. Η πλατφόρμα YRM9-125DC από το Galaxy Fuse έχει σχεδιαστεί για εφαρμογές όπως φωτοβολταϊκά συστήματα και συστήματα επικοινωνίας, με δημοσιευμένες προδιαγραφές που περιλαμβάνουν ονομαστικό ρεύμα 80–125A, χωρητικότητα διακοπής έως 10 kA, εγκατάσταση ράγας DIN και συμμόρφωση με τα IEC 60947-2 και GB/T 14048.2.

Εάν προμηθεύεστε αξιόπιστη προστασία κυκλώματος DC για φωτοβολταϊκό έργο, σύστημα επικοινωνίας, πίνακα διανομής ή άλλη βιομηχανική εφαρμογή,επικοινωνήστε μαζί μαςγια να συζητήσετε την τάση, το ρεύμα, τη διαμόρφωση πόλου, τις απαιτήσεις εγκατάστασης και τις προδιαγραφές του έργου. Το Galaxy Fuse μπορεί να παρέχει πληροφορίες προϊόντος και τεχνική υποστήριξη για να σας βοηθήσει να εντοπίσετε μια κατάλληλη λύση προστασίας κυκλώματος.
